Системы инженерных расчетов (CAE) литья и специальных технологий литья термопластов

Moldex3D

Обновление: 19.04.2022

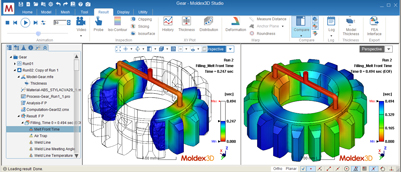

Скриншоты: CoreTech System

Разработчик и история создания

     Разработка компании CoreTech System Ltd. в сотрудничестве с National Tsing-Hua University (Синьджу, Тайвань).
     Веб-сайт разработчика: www.moldex3d.com
     Компания была основана в 1995 г. (первоначально продукт назывался Moldex).

Информация о продуктах Moldex3D

     В продуктах Moldex3D применяются четыре метода расчетов литья термопластов под давлением и специальных технологий литья, из них три метода (eDesign, solid BLM и solid) предназначены для расчета трехмерного течения для твердотельной сетки, и один (shell) для 2.5D-расчета с использованием сетки для "срединной поверхности" (midplane).
     Продукты Moldex3D поставляются комплектами или отдельными модулями в виде тех решений: eDesign, Professional и Advanced.
     Moldex3D eDesign позволяет проводить расчеты 3D-течения для воксельной сетки с упрощенной подготовкой сетки при полной функциональности для условий и результатов расчетов, аналогичной др. решениям.
     Moldex3D Professional дополнительно включает 3D-расчеты для BLM-сеток (комбинированных и неравномерных в направлении толщины сеток, содержащих заданное количество пристенных слоев призматических элементов).
     Moldex3D Advanced также включает возможность расчета для произвольных твердотельных сеток, созданных с помощью модуля Mesh, и 2.5D-расчеты.
     Для термопластичных материалов Moldex3D позволяет выполнить расчеты заполнения, уплотнения, нагрева-охлаждения литьевой формы (при одномерном и трехмерном течении хладагента), предварительного нагрева литьевой формы, разрушения, неравномерной концентрации и ориентации обычного и плоского волокна, неравномерной концентрации дисперсных наполнителей, ориентации наполнителей с частицами пластинчатой формы, кристаллизации, технологической усадки, коробления и остаточных напряжений, процесса термообработки литьевых изделий, деформации знаков и пуансонов, напряженно-деформированного состояния ФОД.
     При расчете можно учесть вязкоупругость расплава и твердого полимерного материала, некоторые факторы, влияющие на распределение температуры в предшнековой области материального цилиндра, инерционность литьевой машины, влияние условий движения запорного клапана (например, в "каскадных" формах).
     В тепловом расчете горячеканальной системы можно учесть влияние материалов и контракции нагревателя и положения датчика контроля температуры на процесс литья.
     Имеется возможность расчетов специальных технологий литья: литья с металлической арматурой, литья с газом, литья с водой, инжекционно-компрессионного формования, многокомпонентного литья (overmolding, сэндвич-литья, би-компонентного литья), литья с физическим и химическим вспениванием, литья на пленку, литья с вариотермическим термостатированием формы, литья порошковых композиций (МИМ-технология и керамика). Имеется возможность расчета двулучепреломления для изделий оптического назначения, оптимизации с применением метода планирования эксперимента.
     Текущая версия: Moldex3D 2021.

Учебные курсы по продуктам Moldex3D

Перечень и программы курсов по продуктам Moldex3D
- В офисе АО "СиСофт" (Москва, 22-й км Киевского шоссе, д. 4, стр. 1, Бизнес-парк «Румянцево», метро "Румянево", подьезд 1, офис 508А), онлайн или у заказчика

Публикации о примерах применения Moldex3D

     - Cardon L., Hinse C. The effect of implementing hybrid mold temperature dependant heat characteristics on the accuracy of 3D injection molding simulation // 65th SPE ANTEC Techn. Papers. 2007. - P. 2586 - 2590.
     - Chang Y., Liu C.S., Huang S.T., Huang C.-T., Chen M.-C., Yang W.-H. Dynamic property of the frozen-layer and its effects on warpage in injection molded parts // 67 th SPE ANTEC Tech. Papers. 2009. - P. 2905 - 2910.
     - Chang Y., Huang S.T., Huang S.-W., Chen S.-C., Huang C.-T., Chen M.-C., Yang V. Warpage management using three dimensional thickness control method in injection molding // 67 th SPE ANTEC Tech. Papers. 2009. - P. 2429 - 2435.
     - Chen S.-C., Huang S.-W., Chang C.-Y., Hung H.-W., Yang W.-H. Simulation and verification on part surface quality using external gas-assisted injection molding process // 66 th SPE ANTEC Tech. Papers. 2008. - P. 1504 - 1507.
     - Chen S.-C., Minh P.S., Hsieh I-S., Chiou Y.-C. Improve cooling effects of injection molding by pulsed-cooling method // 67 th SPE ANTEC Tech. Papers. 2009. - P. 2496 - 2500.
     - Chen Y.F., Yang V., Yang W.H., Chang R.-Y. True 3D and fully transient mold temperature simulation for RHCM process // 64 th SPE ANTEC Tech. Papers. 2006. - P. 1295 - 1298.
     - Chiou Y.-C., Chou Y.-Y., Chiu H.-S., Yu C.-K., Hsu C.-H. Integrated true 3D simulation of rapid heat cycle molding process // 65th SPE ANTEC Techn. Papers. 2007. P. 2577 - 2580.
     - Chiou Y.-C., Wang H.-C., Chiu H.-S., Yu C.-K., Yang W.-H., Chang R.-Y. Thermal feature of variotherm mold in injection molding processes // 67 th SPE ANTEC Tech. Papers. 2009. - P. 2491 - 2495.
     - Chou Y.-Y., Yang W.-H., Giacomin A.J., Hade A.J. 3D numerical simulation investigating the effect of volumetric flow rate on core deflection // 66 th SPE ANTEC Tech. Papers. 2008. - P. 390 - 394.
     - Huang C.-T., Yeh C.-H., Tseng S.-C. Geometrical effect and material selection in multi-component molding (MCM) development // 64 th SPE ANTEC Tech. Papers. 2006. - P. 1888 - 1892.
     - Huang C.-T., Chen M.-C., Yang W.-L., Chang K.-J., Tseng S.-C. Investigation on warpage and its behavior in sequential overmolding // 65th SPE ANTEC Tech. Papers. 2007. - P. 761 - 765.
     - Huang C.-T., Chen M.-C., Chang Y.-R., Yang W.-L., Tseng S.-C., Chang H.-Y. Optical property investigation in sequential multi-component molding // 66 th SPE ANTEC Tech. Papers. 2008. - P. 2126 - 2130.
     - Jayswal S., Jangade H., Abhishek K., Ramkumar P. Design and simulation of seat handle using plastic injection molding process // Innovations in infrastructure, advances in intelligent systems and computing / Ed. by D. Deb, V.E. Balas, R. Dey. Springer Nature Singapore Pte Ltd., 2019. - P. 385 - 393.
     - Kovacs Z., Toka B. Investigation of the formability of polymeric elements in different software environments for the automotive industry // IOP Conf. Ser. Mater. Sci. Eng. 2020. V. 903. - Paper 012007. - P. 1 - 7.
     - Peng Y.-H., Hsu D.C., Yang V., Chang R.-Y. The warpage simulation with in-mold constrant effect in injection molding // 62nd SPE ANTEC Techn. Papers. 2004. - P. 524 - 528.
     - Peng A.Y., Yang W.-H., Hsu D.C. Enhanced structure CAE solution with molding effect for automotive parts // 63 th SPE ANTEC Tech. Papers. 2005. - P. 299 - 303.
     - Peng A.Y., Yang W.-H., Hsu D.C., Chang R.-Y. Seamless integration of injection molding and structure analysis tool // 63 th SPE ANTEC Techn. Papers. 2005. - P. 79 - 82.
     - Sercer M., Godec D., Bujanic B. Application of Moldex3D for thin-wall injection moulding simulation // NUMIFORM’07. Materials processing and design: Modeling, simulation and applications / Ed. by J.M.A. Cesar de Sa, A.D. Santos. 2007. - P. 1067 - 1072.

     - Walale A., Chauhan A.S., Satyanarayana A.,Venkatachalam G., Pradyumna R. Analysis of shrinkage & warpage in ceramic injection molding of HPT vane leading edge core of a gas turbine casting // Mater. Today. Proc. 2018. V. 5. - P. 19471 - 19479.
   - Yablochnikov E.I., Pirogov A.V., Vasilkov S.D., Andreev Y.S., Barvinsky I.A. Studies of design and technology influence on optical properties of injection molding parts by simulation [Исследование влияния конструктивно-технологических факторов на оптические свойства изделия при моделировании литья под давлением] // Shaping the Future by Engineering. 58th Ilmenau Scientific Colloquium, 8 - 12 September 2014 at the Technische Universität Ilmenau. - P. 1 - 12.
     - Yang S.-Y., Nian S.-C., Huang S.-T. The filling process of molding ultra-thin parts with multi-cavities // Polymer Processing Society. 22 nd Ann. Meet. Yamagata, Japan. July 2-6. 2006. SP6-03.
     - Yang W.-H., Hsu D.C., Yang V., Chang R.-Y. Computer simulation of 3D short fiber orientation in injection molding // 61st SPE ANTEC Techn. Papers. 2003. - P. 651 - 655.
     - Yang W.H., Chang D., Yang V., Chang P., Hwang S. 3D numerical simulation of micro injection molding // Polymer Processing Society. 22 nd Annual Meeting. Yamagata, Japan. July 2-6. 2006. G 08-07.
     - Yang W.H., Chang D., Yang V., Chang P.C., Hwang S.J. True 3D numerical simulation for micro injection molding // 64 th SPE ANTEC Tech. Papers. 2006. V- P. 1270 - 1274.
     - Zhou J., Turng L.-S. Process optimization of injection molding using an adaptive surrogate model with Gaussian process approach // Polym. Eng. Sci. 2007. V. 47. - P. 684 - 694.
     - Zhou J., Turng L.-S. Adaptive multiobjective optimization of process conditions for injection molding using a Gaussian process approach // Adv. Polym. Tech. 2007. V. 26, № 2. - P. 71 - 85.
     - Барвинский И.А., Дувидзон В.Г. «Конформные» системы охлаждения литьевых форм, изготовленные с использованием аддитивных технологий. 3-я международная специализированная конференция по аддитивным технологиям 3D fab + print Russia. Москва. 29 - 31 января 2019 г.

Другие публикации о Moldex3D

     - Chang R.-Y., Chen Y.-C., Hsu C.-H., Tsai M.-H. Minimize part warpage by integrated CAE technology // 56th SPE ANTEC Techn. Papers. 1998. - P. 903 - 909.
     - Chang R.-Y., Tsai M.-H., Hsu C.-H. On the dynamics of gas-assisted injection molding process // J. Reinforc. Plast. Compos. 1998. V. 17, № 12. - P. 1087 - 1095.
     - Chang R.-Y., Yang W.-H. Numerical simulation of mold filling in injection molding using a three-dimensional finite volume approach // Int. J. Numer. Meth. Fluids. 2001. V. 37. - P. 125 – 148.
     - Chang R.Y., Liu L., Yang W.-H., Yang V., Hsu D.C. To refine mesh or not to? An in-novative mesh generator for 3D mold filling analysis // 60 th SPE ANTEC Tech. Papers. 2002. - P. 455 - 459.
     - Chang R.-Y., Peng A.Y., Yang W.-H., Hsu D.C. Three-dimensional simulation of multi-shot sequential molding // 63 th SPE ANTEC Tech. Papers. 2005. - P. 47 - 50.
     - Chang R.-Y., Peng A.Y., Yang W.-H. Mold deformation effects on ultra-thin wall injection-molded parts // 64th SPE ANTEC Tech. Papers. 2006. - P. 1304-1308.
     - Stricker M., Steinbichler G. Determination of heat transfer coefficients at the polymer-mold-interface for injection molding simulation by means of calorimetry // AIP Conf. Proc. 2014. V. 1593, - P. 137 - 141.
     - Wang M.-L., Chang R.-Y., Hsu C.-H. Molding simulation: Theory and practice. – Munich, Cincinnati: Hanser Publishers, Hanser Publications, 2018. - 513 p.
     - Yang W.-H., Peng A., Liu L., Hsu D.C., Chang R.-Y. Integrated numerical simulation of injection molding using true 3D approach. 62nd SPE ANTEC Techn. Papers, 2004. - P. 486-490.
     - Yang W.-H., Peng A., Hsu D.C., Chang R.-Y. True 3D injection molding CAE tool for practical applications // Materials Processing and Design, Simulation and Applications. NUMIFORM 2004 / Ed. by. S. Ghosh, J.C. Castro, J.K. Lee. American Institute of Physics, 2004. - P. 233 - 238.
     - Yang W.-H., Peng A., Liu L., Hsu D.C. Parallel true 3D CAE with hybrid meshing flexibility for injection molding // 63 th SPE ANTEC Tech. Papers. 2005. - P. 56 - 60.
     - Заявка США 2005285855. Method of rapidly building multiple three-dimensional pipes. Chang C.-C., Liu C.-Y., Hsu C.-H. CoreTech Systems Co. Ltd., 2005.
     - Заявка США 2007097117. Automated mesh creation method for injection molding flow simulation. Chang C.C., Liu C.-Y., Hsu C.H. CoreTech Systems Co. Ltd. 2007.
     - Заявка США 2008077369. Apparatus and method for simulating a mold cooling process for injection molding. Chang R.Y., Chen Y.-F., Yang W.-H., Liu C.-Y., Peng Y.-H., Hsu C.-H. CoreTech Systems Co. Ltd. 2008.
     - Заявка США 2008100619. Mesh generation method and computer-readable article for executing the method. Chien C.-C., Lee K.-C., Liu C.-Y., Hsu C.-H., Chang R.Y. CoreTech Systems Co. Ltd. 2008.
     - Заявка США 2020070389. Devise, system and method for modeling fiber orientation distribution. Tseng H.-C., Chang R.-Y., Hsu C.-H. CoreTech Systems Co. Ltd. 2020.
     - Заявка США 2020384675. System and method for setting molding conditions of injection molding equipment. Chang R.-Y., Hsu C.-H., Chang R.-Y. CoreTech Systems Co. Ltd. 2020.
     - Заявка США 2021213663. Method for deriving bulk viscosity of molding material. Chang Y.-J., Chang R.-Y., Wang C.-C.,Hsu C.-H. CoreTech Systems Co. Ltd. 2021.
     - Патент США 8571828. Method and computer readable media for determining orientation of fibers in a fluid. Chang R.Y., Hsu C.H., Tseng H.C. Molecular Dynamics Technology Co. Ltd., CoreTech Systems Co. Ltd. 2013.
     - Патент США 8768662. Predicting shrinkage of injection molded products with viscoelastic characteristic. Chang R.Y., Hsu C.H., Chiu H.S., Sun S.P., Wang C.C., Tseng H.C. CoreTech Systems Co. Ltd. 2014.
     - Патент США 8868389. Computer-implemented simulation method and non-transitory computer medium for use in molding process, and molding system using the same. Chang R.Y., Hsu C.H., Chang C.W., Chiu H.S., Huang C.T. CoreTech Systems Co. Ltd. 2014.
     - Патент США 9081923. Computer-implemented composite simulation method and non-transitory computer medium for use in molding process. Hsu C.C., Chang R.Y., Hsu C.H., Hsieh T.H. CoreTech Systems Co. Ltd. 2015.
     - Патент США 9283695. Computer-implemented simulation method and non-transitory computer medium capable of predicting fiber orientation for use in a molding process. Chang R.Y., Hsu C.H., Tseng H.C. CoreTech Systems Co. Ltd. 2016.
     - Патент США 9862133. Molding system for preparing an injection molded fiber reinforced composite article. Tseng C.C., Chang R.Y., Hsu C.H. CoreTech Systems Co. Ltd. 2018.
     - Патент США 9919465. Molding system for preparing an injection molded fiber reinforced composite article. Tseng H.-C., Chang R.-Y., Hsu C.-H. CoreTech Systems Co. Ltd. 2018.
     - Патент США 10201918. Molding system for preparing fiber-reinforced thermoplastic composite article. Favarolo A.J., Pipes R.B., Tseng H.-C. Purdue Research Foundation, CoreTech Systems Co. Ltd. 2019.
     - Патент США 10377066. Molding system for preparing fiber-reinforced thermoplastic composite article. Tseng H.-C., Chang R.-Y., Hsu C.-H. CoreTech Systems Co. Ltd. 2019.
     - Патент США 10427344. Molding system for preparing an injection molded fiber reinforced composite article. Tseng H.-C., Chang R.-Y., Hsu C.-H. CoreTech Systems Co. Ltd. 2019.
     - Патент США 10864667. Molding system for preparing an in-mold decorated article. Hsu C.-C., Su T.-H., Chiu H.-S., Chang R.-Y. CoreTech Systems Co. Ltd. 2020.
     - Патент США 10703030. Molding system for preparing fiberless thermoplastic composite article. Tseng H.-C., Chang R.-Y., Hsu C.-H. CoreTech Systems Co. Ltd. 2020.
     - Патент США 10710285. Molding system for preparing fiber-reinforced thermoplastic composite article. Tseng H.-C., Chang R.-Y., Hsu C.-H. CoreTech Systems Co. Ltd. 2020.
     - Патент США 10960592. Computer-implemented simulation method for injection-molding process. Hsu C.-C., Zhou Y.-S., Hsu C.-H., Chang R.-Y. CoreTech Systems Co. Ltd. 2021.
     - Патент США 10919202. Molding system for preparing injection-molded article. Tseng H.-C., Chang R.-Y., Hsu C.-H. CoreTech Systems Co. Ltd. 2021.
     - Патент США 11027470. Molding system for preparing injection-molded article. Tseng H.-C., Chang R.-Y., Hsu C.-H. CoreTech Systems Co. Ltd. 2021.
     - Патент США 10940623. Molding system for preparing molding article. Chang Y.-J., Chang R.-Y., Wang C.-C.,Hsu C.-H. CoreTech Systems Co. Ltd. 2021.
