Химическая структура и получение полиамида MXD6

И.А. Барвинский, И.Е. Барвинская
Опубликовано: 2002. Обновление: 16.03.2008

     Полиметаксилиленадипамид (полиамид MXD6) имеет следующую структуру:

     Молекулярная масса промышленно-выпускаемого полиамида MXD6: M_n = 16000-40000. По кристаллизационному поведению материал отличается от алифатических полиамидов и напоминает PET. В сухом состоянии PA MXD6 кристаллизуется очень медленно вплоть до температуры 170 ^оС. При кристаллизации без напряжений образуются большие сферолиты, наблюдается опалесценция. В присутствии воды кристаллизация ускоряется. Плотность кристаллической части высушенного материала при 23 ^оС - 1.25 г/см³, аморфной - 1.19 г/см³. Теплота плавления, определенная методом ДСК, составляет 37 кДж/моль.


Промышленное получение полиамида MXD6

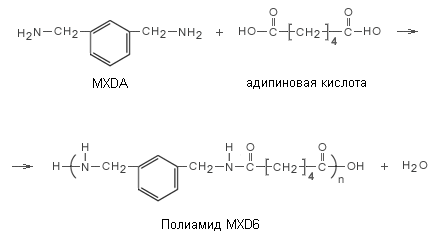

      Полиамид MXD6 получают поликонденсацией метаксилилендиамина (MXDA) с адипиновой кислотой:


История создания и начала производства полиамида MXD6

     В 1940 г. В.Х. Кароферс из компании Du Pont впервые получил полиамид из ксилилендиамина, но использовал для этого параизомер. Синтез полиамида MXD6 был проведен в 1956 г. Ф.Г. Лумом (California Research Corp.).
     С 1971 г. компания Mitsubishi Gas Chemical начала промышленный выпуск метаксилилендиамина, а с 1984 г. - промышленное производство полиамида MXD6.

     Brydson J.A. Plastics мaterials. 7 th edition. Butterworth Heinemann, 1999. P. 513-514.
     Carlston E.F., Lum F.G. m-Xylylenediamine polyamide resins // Ind. Eng. Chem. 1957. V. 49. P. 1239-1240.
     Kohan M.I., Mestemacher S.A., Pagilagan R.U., Redmond K. Polyamides // Ullmann's encyclopedia of industrial chemistry. Wiley-VCH Verlag, 2002.
     Patent U.S. 2742496. Lum  F.G., Carlston E.F. Process for separating hexamethylene diamine salts of isophthalic and terephthalic acids. 1956.
     Информация компании Mitsubishi Gas Co.
     Информация компании Toyobo.

Перепечатка публикаций сайта допускается только с
разрешения авторов
